水下樁基礎快速檢測系統基于目前國內橋梁水下基礎檢測的現狀，借鑒國外橋梁基礎水下檢測的經驗，定位于便捷、快速的研發設計理念，專注于設備運輸?shù)谋銛y性、系統運行的穩定性和操作與檢測的便利性。
整套系統通過數字化模塊采集被攝目標的三維位置坐標，并將位置坐標與圖像數據疊加固化進一步生成詳細的水下樁基病害記錄，實現對橋梁基礎水下部分的快速、初步檢測。此外，新一代設備采用無線通訊模塊，全程由檢測人員在水面上（船上）或陸地上操作，保障了檢查作業的安全性與高效性。
操作系統與橋檢系統完美集成，在記錄全面橋梁上下部承重構件病害記錄的同時可記錄水下樁基礎病害記錄。
設備架構

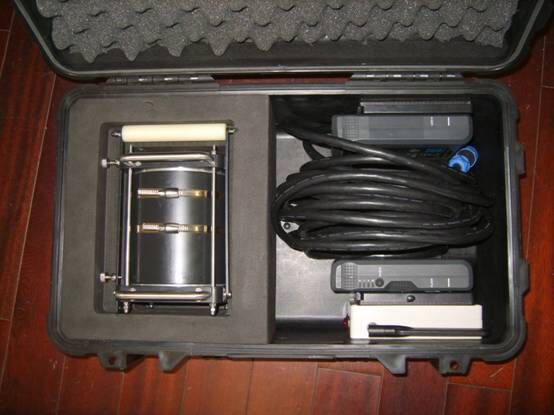

整套系統由操作終端、水下檢測車、手持操作桿組成。具體組件如下：
① 水下檢測車 ②電池
③ 信號線 ④控制開關
設備基本參數表
|
名稱
|
參數
|
名稱
|
參數
|
|
圖像采集設備光學變焦倍數
|
30倍
|
水下視頻有效觀察距離
|
水質標準達到III級或以上200mm
|
|
圖像采集質量
|
1280*760
|
單塊電池使用時間
|
5小時
|
|
輔助照明燈
|
100流明*4
|
系統工作時間
|
10小時
|
|
水深測量精度
|
0.2米
|
檢查深度
|
10米
|
|
方位角測量精度
|
2度
|
超聲波測深儀/壓力測深儀精度
|
0.001米
|
|
電子羅盤精度
|
0.1度
|
單通道圖像記錄時間
|
1000小時
|
設備應用實例
產品特點
1、 本設備采用便攜化設計，組裝、拆卸方便，兩人配合即可完成水下樁基檢測作業。
2、 設備支持兩種作業方式，可由操作人員在水面上進行檢查操作，也由潛水員水下手持操作。
3、 設備采用無線通訊技術，觀察人員不受現場限制，可任意選擇采集地點。
4、 方位角信息、深度信息實時顯示，動態把握檢查過程。自動生成檢測信息，無需內業人員二次整理。
5、 配合便攜式橋梁檢測系統可完成全橋檢查。
