ZBL-R650混凝土鋼筋檢測儀(精細掃描型)
精細掃描，實時顯示波形
應用領域：橋梁、隧道、墻體等混凝土結構工程中鋼筋位置、鋼筋分布及走向、保護層厚度、鋼筋直徑的探測；也可對非鐵磁性介質中鐵磁體（如電線、管線）走向及分布進行探測探測。混凝土結構施工質量驗收檢測； 對在建結構的安全性和耐久性進行評估； 對舊有結構進行評估、改造時對配筋量的檢測； 對樓板或墻體內的電纜、水暖管道等分布及走向進行探測。
主要配置：

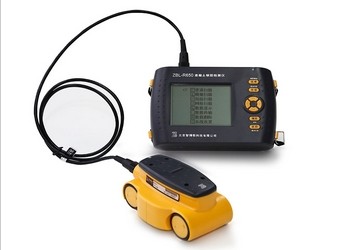

R650主機

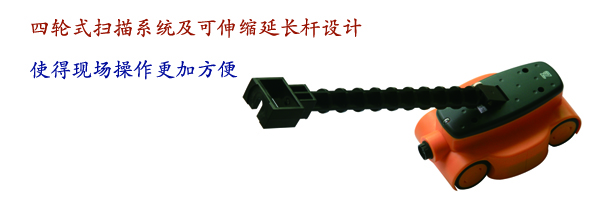

多參數傳感器
防水儀器箱

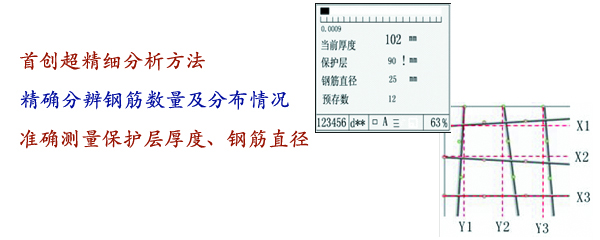

R650主機多參數傳感器 防水儀器箱多參數傳感器(智博聯技術)，系統更簡潔，測試數據更準確； 超精細分析方法（智博聯技術），可精確分辨鋼筋數量及分布情況，準確測量保護層厚度、鋼筋直徑；
| 規格型號 | ZBL-R800 | ZBL-R630A | ZBL-R620 | ZBL-R630 | ZBL-R650 | |
| 保護層厚度適用范圍 | φ6～φ50 | φ6～φ50 | φ6～φ50 | φ6～φ50 | φ6～φ50 | |
| 最大量程 | 第一量程 | 3～98 | 3～98 | 6～90 | 6～90 | 6～90 |
| 第二量程 | 3～196 | 3～196 | 10～180 | 10～180 | 10～180 | |
| 保護層厚度 最大允許誤差 |
±1（mm） | 3～79 | 3～79 | 6～79 | 7～79 | 6～70 |
| ±2（mm） | 57～119 | 57～119 | 80～119 | 80～119 | 71～109 | |
| ±4（mm） | 70～196 | 70～196 | 120～180 | 120～180 | 110～180 | |
| 直徑測量適用范圍 | φ6～φ50 | φ6～φ50 | φ6～φ32 | φ6～φ32 | φ6～φ32 | |
| 直徑測量最大誤差（規格） | ±1 | ±1 | ±1 | ±1 | ±1 | |
| 普通模式 | √ | √ | √ | √ | √ | |
| 密集鋼筋模式 | √ | √ | √ | √ | √ | |
| 剖面模式 | √ | √ | —— | √ | √ | |
| 網格模式 | √ | √ | —— | √ | √ | |
| 信號波形顯示 | -- | -- | —— | —— | 實時顯示 | |
| 掃面范圍 | 無邊界 | 無邊界 | 無邊界 | 無邊界 | 無邊界 | |
| 數據修正功能（間距/厚度） | 自動 | 手動 | —— | 手動 | 自動 | |
| 數據傳輸接口 | U盤存儲 | USB | USB | USB | USB | |
| LCD顯示屏 | 160×128 | 160×128 | 160×128 | 160×128 | 320×240 | |
| 供電方式 | 內置可充電電池 | 內置可充電電池 | DC:9V 5號電池 | 內置可充電電池 | 內置可充電電池 | |
| 主機尺寸 | 212×134×50 | 212×135×52 | 190×135×52 | 190×135×52 | 190×135×52 | |
| 傳感器尺寸 | 73×93×35 | 73×93×35 | —— | |||
| 路徑裝置尺寸 | —— | 160×102×79 | —— | |||
| 多參數傳感器 | —— | —— | 160×108×75 | |||
| 儀器重量 | 0.9 | 0.9 | 0.7 | 0.9 | 1.1 | |
