ZBL-U510非金屬超聲檢測儀
應用領域：超聲透射法基樁、連續墻完整性快速檢測； 超聲-回彈綜合法檢測混凝土抗壓強度； 超聲法檢測混凝土裂縫深度、不密實區域及蜂窩空洞、結合面質量、表面損傷層厚度、鋼管混凝土內部缺陷； 沖擊回波法檢測混凝土厚度及缺陷；

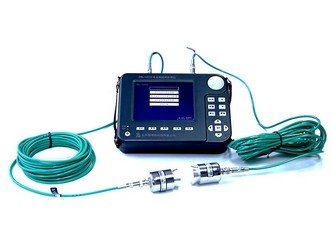

主要配置：
U510主機
平面換能器
10米信號線
防水儀器箱
U510主機 平面換能器 10米信號線防水儀器箱1.信號波形、聲參量數據實時顯示及分析處理，即時顯示內部缺陷示意圖，測試結果一目了然； 2.快速、準確的聲時、波幅自動判讀功能，有效保證了測試數據的可靠，極大的提高了檢測速度； 3.在無缺陷混凝土中對測穿透距離可達10米，電火花震源單次激勵穿透距離大于50米；
技術參數：
| 產品型號 | ZBL-U520A | ZBL-U520 | ZBL-U510 | |
| 主控方式 | 工業級專用系統 | |||

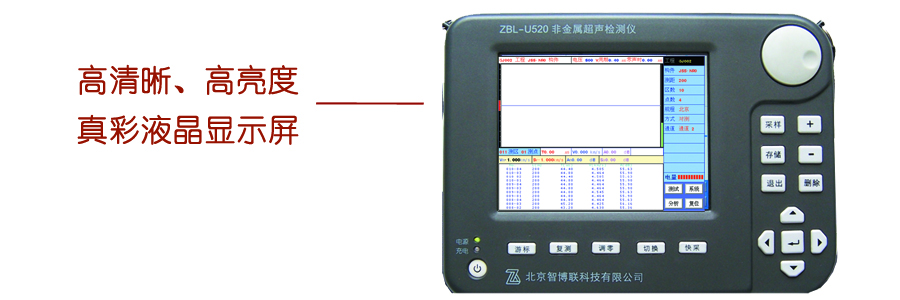

| 顯示屏 | 6.4英寸、高亮度、TFT彩色液晶屏 | |||
| 操作方式 | 銨鍵+光電旋鈕 | |||
| 存儲方式 | 機內256M+大容量U盤 | |||
| 信號采集模式 | 單、雙通道自動連續快速采集 | 單、雙通道手動逐點采集 | 單通道手動逐點采集 | |
| 通道數 | 1發射+2接收+1外觸發 | 1發射+1接收 | ||
| 觸發方式 | 信號觸發、外觸發 | 信號觸發 | ||
| 采樣周期 | 0.05μs~400μs，14檔可調 | |||
| 聲時精度 | 0.05μs | |||
| 聲時測度范圍 | 0～629000μs | |||
| 放大增益 | 82 dB | |||
| 頻帶寬度 | 10~250kHz | |||
| 接收靈敏度 | ≤30μV | |||
| 增益精度 | 0.5 dB | |||
| 發射電壓 | 65、125、250、500V、1000V可調 | |||
| 發射脈寬 | 20μs～20ms | |||
| 通訊接口 | 標準USB | |||
| 供電方式 | 機內電池 | 高能鋰電池，連續工作達6小時 | ||
| 交流電源 | 220±%V、50/60Hz | |||
| 主機尺寸 | 250 mm×185 mm×58mm | |||
| 主機重量 | 1.8kg(含內置電池) | |||
| 工作環境 | 溫 度 | 0℃~+40℃ | ||
| 濕 度 | <90%RH | |||
