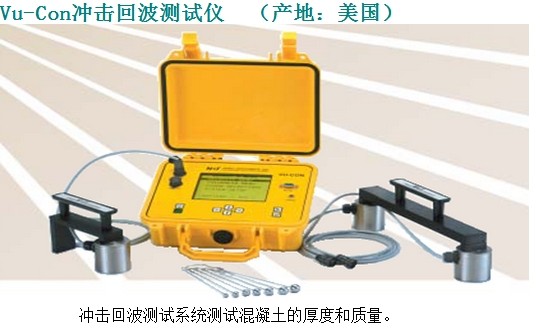

美國NDTJames Vu-Con沖擊回波測試儀測試混凝土的厚度和質量。
性能和優勢
無需鉆孔直接精確測出混凝土厚度。
快速定位單邊通道混凝土結構中的分層和空洞。
耐磨設計，適合現場使用。
快速顯示現場測試結果。
便于瀏覽顯示內容，進行數據分析。
數據可下載至PC機，便于今后分析和報告總結。
符合ASTM C-1383標準
原理
Vu-Con沖擊回波測試儀應用沖擊回波法對混凝土和磚石結構作出評估。沖擊回波法基于使用沖擊力，此力穿過測試材料，產生應力波，再同時被測試材料表面和內部破損處反映。此方法可對混凝土作出無損精確的測試，定位內部破損處，比如粘貼物脫落和內部分層。它可測試混凝土厚度，定位裂縫，空洞，以及其他在磚石，灰漿粘貼磚石中的破損。此外，沖擊回波法不受鋼筋干擾?？傊朔椒ㄒ栽诒粶y(cè)材料的表面產生短期持續機械沖擊力為基礎。此方法一般是利用小鋼珠產生短期機械沖擊力穿過測試材料，然后將內部反應再回傳到被測材料表面(參看下一頁上部圖)
通過記錄和分析測試表面產生的機械回波振動情況,確定混凝土厚度和其他特征(參看下段)。之所以使用沖擊回波技術而不是其他更傳統超聲技術，優點是其能產生低頻長波。當?shù)皖l應力波穿過混凝土和磚石時，視二者為彈性相同的材料。
測試結果
Vu-Con沖擊回波測試儀可以顯示換能器產生的振幅波形，用于進行時域和頻域分析，下列圖表可以說明。時域波形可以描述為一系列不同頻率的波形總合。這可使用戶:
分析由沖擊力發出的振幅的主要頻率，確定材料內特征厚度和距離。
對比分析頻域光譜獲得混凝土同質標志。
計算振動衰減率來收集材料內部信息。
規格參數
儀器重量:2.75Kg
運載重量:7.7 Kg
尺寸:114.3mm x 223.5mm x 267mm
通道采樣頻率范圍:250k-2.0Mhz
沖擊力探頭尺寸:6, 8, 10, 12, 14, & 16mm
增益選擇:.5, 1, 1.5, 25, 50
電池:12 V 4-10 小時連續使用
顯示屏:320 × 240; 后光照亮，日間使用
儲存量:200 次測試讀數
軟件:Windows 兼容9x/me32MB, 100MB 隨機存儲器
溫度:0°C - 50°C
Vu-Con沖擊回波測試儀/沖擊回波儀訂購編號
V-V-100:Vu Con 全套測試系統
V-V-120:深度換能器
V-V-130:沖擊力探頭設備
V-V-140:速率換能器
V-V-150:PC 軟件
V-V-122:電池充電器
